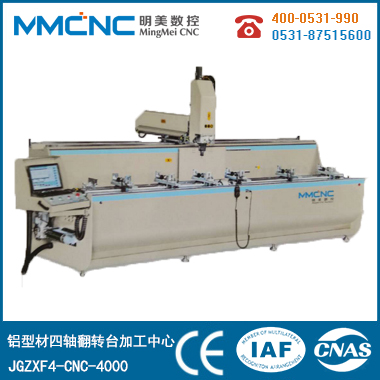

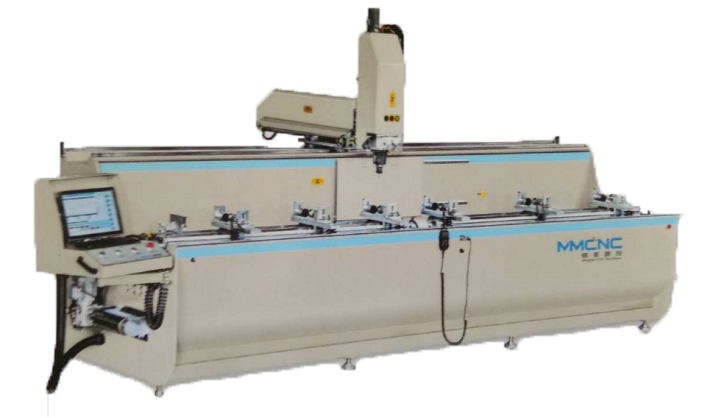

适用于工业铝合金型材、门窗、幕墙铝合金型材的圆孔、槽孔、锁孔、异型孔等以及铝型材的铣削、倒角、平面雕刻等工序的加工。

设备特点

 -适用于工业铝合金型材门窗,幕墙铝合金型材的圆孔,槽孔、锁孔、异型孔、(刚性攻丝选配)等以及铝型材的铣削、倒角、平面雕刻等工

序实现一90°~+90°任意角度斜面的加工。

-具备自动排屑功能。

-主轴采用意大利风冷电主轴,功率9.6KW 转速0-24000r/min,精度高、安全性好、可靠性高。

-采用国产海德盟CNC数控系统。配备专业 CAD-CAM编程软件。自动转换加工G代码,操作简单,效率高、劳动强度低 。

-运动副全部采用进口导轨、滑块,X轴采用高精度斜齿轮、斜齿条传动,Y轴,Z轴采用高精度滚珠丝杠传动。传动平稳,有效提高整机精度。

-内置刀库可容6把刀具,采用刀柄为ISO30标准,安全可靠。

-工作台翻转180°。-90°-0  ~+90°由数控系统控制伺服电机,实现翻转工作台 90°~+90°任意角度翻转,型材一次装夹可以实现多面加工,

加工深通孔(异型孔)时,通过工作台翻转实现深孔加工,有效提高质量和效率。

-采用自动润滑泵供油系统,刀具采用系统控制喷雾冷却装置。

-主要电器件:断路器、交流接触器均采用法国施耐德产品。

-机床主要部件采用钢结构全部经过时效处理

[主要参数]

[主要元件配置表]
