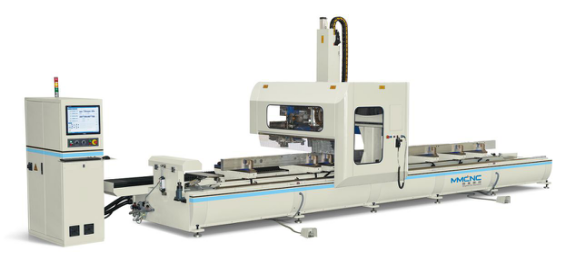

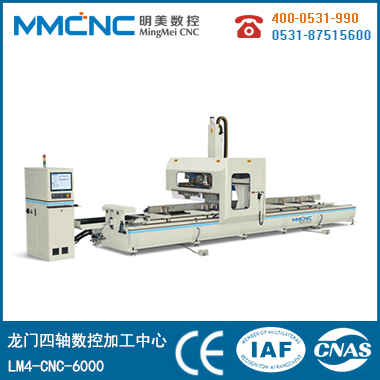

适用于大中型模具制造，船舶，铝合金结构件的加工，轨道交通、汽车防撞梁、光伏、铝门窗幕墙等铝合金结构件的加工，
是加工精度要求较高，形状复杂零件和模具行业、航空航天工业的理想设备。
[主要参数]
|
加工范围 X/Y/Z/B |
1000/6000/500/+-90度 |
|
主轴功率 |
9kw |
|
主轴转速 |
18000rpm |
|
进给速度 X/Y/Z |
50/50/10 m/min, |
|
伺服电机 X/Y/Z/A |
1.3kw/2x1.3kw/1.3kw/0.85kw |
|
刀库 |
8工位 斗笠式刀库 可加锯片 ISO30刀柄 |
|
定位精度 |
+-0.1mm |
|
重复定位精度 |
+-0.05mm |
|
外形尺寸 |
7000x1700x2500mm |
|
电源 |
380V 50Hz |
|
重量 |
5200kg |
|
气源压力 |
0.5-0.8MPa |
[主要元件配置表]
|
序 号 |
原 气 件 名 称 |
品 牌 |
品牌地 |
|
1 |
数控系统 |
新代 |
台湾 |
|
2 |
直线导轨副 |
ABBA·银泰 |
台湾 |
|
3 |
显示屏 |
新代 |
台湾 |
|
4 |
按钮是·低压电器 |
施耐德 |
法国 |
|
5 |
直线轴承 |
KSL |
韩国 |
|
6 |
轴承 |
SKF |
瑞士 |
|
7 |
滚珠丝杠 |
ABBA |
台湾 |
|
8 |
气缸 |
BESTON |
山东 |
|
9 |
电磁阀 |
斯泰瑞 |
浙江 |
|
10 |
主轴电机 |
HSD |
意大利 |
|
11 |
气管 |
油顺 |
台湾 |
|
12 |
接近开关 |
托尼克斯 |
韩国 |
|
13 |
油水分离器 |
亚德客 |
台湾 |
|
14 |
齿条 |
新锐 |
台湾 |
|
15 |
减速机 |
锋桦 |
台湾 |
|
16 |
伺服电机 |
安川 |
日本 |
|
17 |
变频器 |
台达 |
台湾 |
